Примыкание стен в ревите

Дмитрий, есть вопрос по теме. Представим себе две стены из кирпича, с обеих сторон штукатурка. Одна стена - 20+510+20, другая - 20+120+20. В обеих стенах настроены огибания в торцах и в местах вставки элементов. Рисуем первую стену (510) с выравниванием по оси сердечника. Из последней точки первой стены рисуем вторую стену (120) с таким же выравниванием. Стена 120 присоединяется к стене 510, но отделка не огибает торец стены (510). В чем может быть проблема?

У меня такой эффект получился, только если отредактировать примыкания стен и указать "не подчищать". Покажите настройки стен по функциям? или кусочек файла дайте?

Дмитрий, спасибо огромное за помощь. Можно наверное как вариант нарисовать отделку в этом месте отдельной стеной. А вообще думаю этот момент нужно добавить в WishList

Пожалуйста, обращайтесь.
Добавить несложно, но не думаю что они с этим будут заморачиваться. Хотя.
насчет отдельной стенки - угу. Главное понять, зачем это нужно? для графики на плане? тогда да.
Кстати, revit не считает те материалы, которые "огибают". это такая же подчистка, как и стыковка стен. Так что учитывайте это при работе с материалами.

Примыкания стен

Автор:

В месте пересечения стен в Revit по умолчанию создается стыковое соединение, и на виде в плане выполняется подчистка изображения, в ходе которой удаляются видимые кромки между соединенными стенами и слоями соответствующих компонентов.

Стыковое соединение с подчисткой и без подчистки при низком уровне детализации.

Стыковое соединение с подчисткой и без подчистки при высоком уровне детализации.

Отображение соединения на виде в плане можно изменить, выбрав другой тип соединения ("Под углом" или "Срез") или задав другой порядок, в котором соединяются стены (для типов соединения "Стыковое соединение" и "Срез").

Можно также указать вариант подчистки соединений: выполняется, не выполняется или выполняется в соответствии со значениями, заданными по умолчанию для данного вида.

Примыкания стен

Автор:

Стыковое соединение с подчисткой и без подчистки при низком уровне детализации.

Стыковое соединение с подчисткой и без подчистки при высоком уровне детализации.

Примыкания стен

Автор:

Стыковое соединение с подчисткой и без подчистки при низком уровне детализации.

Стыковое соединение с подчисткой и без подчистки при высоком уровне детализации.

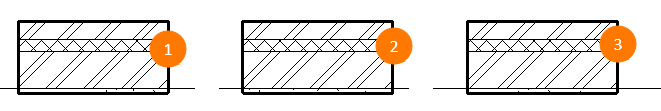

Примыкание стен в ревите

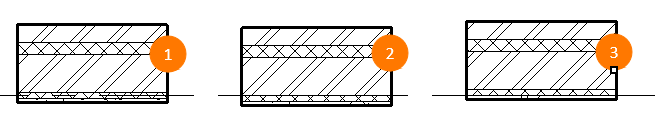

А теперь поменяем настройки стены: увеличим несущий слой на 120 мм.

Как можно заметить, правильно себя повели только стены 2 и 3. У стены 1 сместился несущий слой относительно оси, чего нельзя допускать.

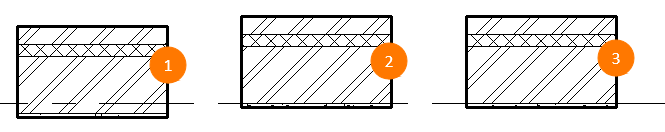

И снова поменяем настройки: теперь изменим внутреннюю отделку, вместо штукатурки выберем ГКЛ на каркасе.

Сейчас сработала правильно только стена 2, а у стены 1 и 3 снова сдвинулся несущий слой.
Что делать будем? Двигать стены? Или почитаем, как правильно работать с привязкой?

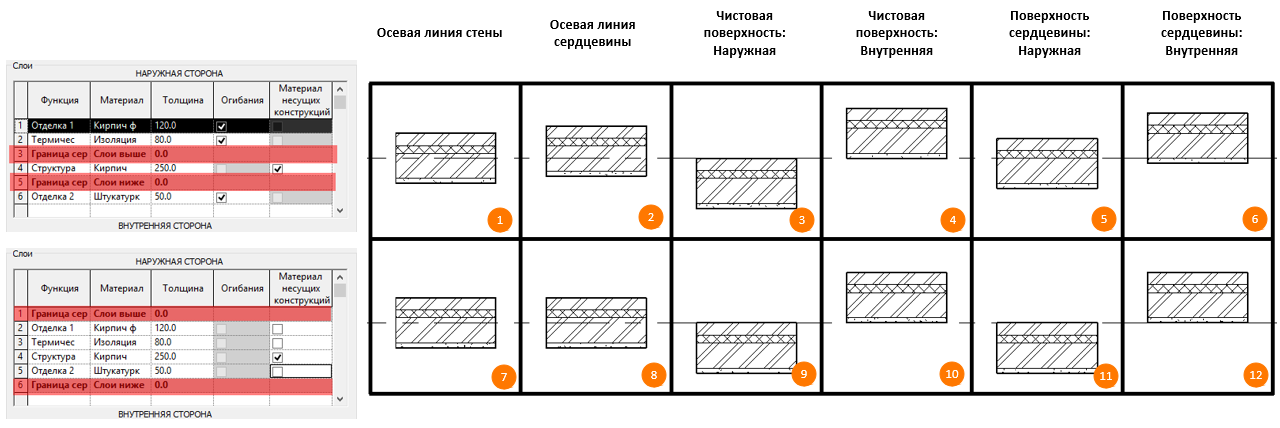

Итак, в Revit существуют 6 типов привязок. Правда, те люди, которые настраивают стены неправильно, и не выносят ненесущие слои из сердцевины, лишают себя трех самых важных привязок. Сравните настройки стены и привязки:

Как видно из таблицы, стены с 1 по 6 настроены правильно: наружные и внутренние ненесущие стены находятся вне границ сердцевины, это позволяет полноценно использовать все 6 типов привязки. Стены с 7 по 12 настроены неправильно: у них все слои лежат внутри сердцевины стены, в результате у пар стен 7 и 8, 9 и 11, 10 и 12 привязки разные, но выглядят они одинаково.

Итак, чтобы правильно работать с привязками, нужно правильно настраивать структуру стены.
Ну а дальше дело техники. Привязка - это линия построения стены. При изменении толщины стены все изменения происходят именно от линии привязки.
Поэтому, в случае привязки наружных стен всегда (!) выбирайте "по внутренней границе сердцевины". Остальные варианты будут откровенно "косячить", как это показано на первых скриншотах.
Для привязки внутренних несущих стен выбирайте "по внутренней границе сердцевины" или "по наружной границе сердцевины" или "по оси сердцевины", все зависит от конкретной ситуации. Причина та же: при изменении отделки, несущая часть стены должна оставаться на том же месте.
Для перегородок можно выбирать "по чистовой наружной поверхности" или "по чистовой внутренней поверхности" или "по оси стены". У перегородок важно расстояние "в чистоте", поэтому и привязки соответствующие.

Кстати, если хотите привязать стену к оси, правильная привязка обязательна!
Вот две одинаковые стены, блокированные к оси нулевым размером с замком:

Стены в Revit

Здание может быть одноэтажным, без окон, без дверей. Оно может быть абсолютно пустым. Но вот чего у него не может не быть, так это стен. В данной статье пользователи познакомятся с основами создания и редактирования стен в Autodesk Revit.

Стены

Чтобы открыть окно создания стены, нужно нажать на опцию архитектуры, выбрать там формирование и кликнуть на стену.

В открывшемся окне можно найти несколько инструментов, которые станут немаловажными для базовой работы проектировщика.

Типоразмер стен

Этим параметром программа отмечает такие факторы, как общая толщина стены, материалы, из которых она состоит, а также количество доступных слоев. Когда пользователь активирует режим формирования стены, на палитре свойств отображаются абсолютно все созданные в текущем файле параметры типоразмеров. И перед тем, как заняться разработкой стены, важно выбрать оптимальный для нее типоразмер.

Перегородка и несущая стена

В этом конструкторе несущая стена и перегородка обозначают ровно такие же конструкции, что и в реальной жизни. Разработчики программы разделили данные понятия для более качественного проведения анализаторской работы при построении схемы. Если же перегородка разрабатывается в проектировании, ее можно легко заменить на несущую стену.

Панель параметров

Если при работе выбрать перейти в архитектуру и сформировать новую схему, то на параметрах появится примерно такой формат окна.

Здесь же размещены самые важные функции, которыми придется пользоваться при создании стен. Обратим на них внимание.

Вверх или вниз

Ключом к рисованию стены является текущий уровень. На первом выпадающем меню можно установить главный параметр будущей стены, а именно ее направление вверх или вниз.

Устанавливая высоту, мы автоматически направляем стену вверх от актуального уровня. Глубина, соответственно, направляет этот элемент вниз.

Высота стены

Представленное на пятом рисунке меню помогает установить высоту стенки.

Разработчики установили полное соответствие подпунктов этой системы обустроенным в файле уровням.

При выборе одного из уровня, верхняя часть стены станет автоматически к нему привязываться. При том, если перед этим пользователь установил параметр именно на «низ», привяжется только нижняя часть стены. Основным плюсом подобной операции состоит в дальнейшем соотношении высоты стены и высоты уровня. Однако если пользователь собирается сформировать стенку конкретной высоты, ему стоит обратить внимание на опцию «неприсоединенная». В левой части окна программы активизируется меню, в котором можно задавать высоту стенки в мм. Она уже не будет привязываться к уровням, за исключением базового.

Привязка стены

Чтобы при пользовании меню выше получилось установить привязку стенки по вертикальному типу, в меню привязок нужно выбрать операцию, указанную на скриншоте.

Проще говоря, это меню помогает задать поверхность стены, через которую пойдет ось ее построения. Чтобы разобраться в примерах, просмотрите девятый рисунок.

Цепь стен

Активируя цепь, при каждом щелчке левой кнопкой мышки пользователь дублирует идентичный участок стены на том же месте, где был окончен предыдущий.

Благодаря этому удается разработать цепную стену. И каждый новосозданный участок будет системно присоединяться к предыдущему.

При снятии галочку с цепи, приходится формировать каждый участок при помощи двойного щелчка левой кнопкой мышки в первой и последней точки стены.

В такой ситуации начальной точкой нового уровня стенки нужно назначать одну из точек уже разработанных стен. Благодаря этому участки стен смогут автоматически соединиться.

Смещение

В некоторых случаях совершенно необходимо разработать стену на отдаленном участки от главной оси. Для того, чтобы это сделать, стоит воспользоваться полем смещения.

Если на этом инструменте установлено нулевое обозначение, стена будет разработана по осям. И если в этом участке установить какое-либо значение, выраженное в миллиметрах, стенка разработается уже на удалении.

Сопряжение стен

Активируя радиус и установив туда его значение, выраженное в миллиметрах, в районе соединения стен вместо их угла будут формироваться сопряжения.

Создание стены в 3D-режиме

Описанные выше факторы можно было применить только к разработкам стен в обычном режиме. Однако такие участки можно создавать и в трехмерных режимах. Базовые рабочие принципы будут идентичными, за исключением одного нюанса. В стандартном режиме стена самостоятельно устанавливается в зависимости от активного уровня. В трехмерном режиме этот показатель определяться не будет. По этой причине в рубрике параметров установлено еще одно меню, которое позволяет установить базовый уровень.

Палитра свойств

Размеры стены и наличие привязки ее элементов к базовой оси построения можно устанавливать на палитре со свойствами, которая находится в табличке свойств экземпляров.

Однако при работе с таким инструментом нужно учитывать несколько немаловажных параметров. Если на панели параметров базовый уровень доступен исключительно в трехмерном виде, то палитра свойств помогает активировать его в любом нужном виде.

Кроме того, в палитре для свойств оказывается доступной такая функция, как нижнее смещение. Она необходима для формирования стенки, которая должна начинаться не от своего базового уровня, а на определенном расстоянии от этой точки. В таком случае, это значение и будет определяющим базового уровня. Если этот параметр поставить с отрицательным значением, стена выступит за базовый уровень. Присоединяя стену к определённому уровню, активируется параметр смещения сверху.

Редактирование стен. Простейшее редактирование

Наиболее простым методом сменить расположение одной или нескольких стенок состоит в ее простом переносе с одновременно зажатой ЛКМ. Точно также провести редактирование стенки или ее размещения можно с использованием временных размеров. Мы уже рассказывали о принципах такой работы в одном из предыдущих уроков. Кроме того, на размер стены влияет и положение маркеров, которые отображаются при выделении стенки на поле. Для того, чтобы изменить актуальную стенку, можно зажать ее маркер левой кнопкой мышки и перенести его на нужную точку.

Если стенка присоединена к другой стенке, при изменении одной составляющей части начнется разрыв такого соединения. При надобности изменить обе части стены, необходимо выбрать их вместе и передвигать двойной маркер.

Палитра свойств

Палитра свойств помогает устанавливать параметры нужных элементов активной модели и заниматься редактированием предыдущих. Проще говоря, уже после того, как вы разработаете свою стену, этот инструмент позволит вам поменять все ее базовые параметры структуризации. К тому же, на палитрах свойств появляется возможность поменять или установить новые типоразмеры такого элемента.

Изменение профиля

По автоматическим настройкам системы, стенка разрабатывается исключительно с краями вертикального положения. Обе границы вертикального типа должны иметь горизонтальное размещение. Тем не менее, часто появляется надобность в разработке нестандартных форм. Для подобных решений была разработана панель редактирования профиля. Она находится в меню «изменить стены». Появляется при выделениях созданных участков стен.

Если пользователь активирует такую команду, то на экране всплывет окно с предложениями выбрать оптимальный вид для редактирования профиля стен.

После того, как будет установлен нужный вид, он автоматически откроется на экране. Сама же система предложит меню редактировки эскиза стенного профиля. На самой ленте будет открыта контекстная вкладка. На ней можно работать с инструментарием для редактирования профилей.

Эскизы профиля, которые доступны для редактирования, будут подсвечены розовым цветом. Мы уже описывали базовые принципы его редактирования, поэтому пока что упустим этот момент. Важно напомнить лишь то, что каждый из контуров должен быть замкнутым и не пересекаться с другими контурами. При использовании такого инструмента удается разрабатывать проемы и новые участки нужной пользователю структуры. Финиш редактирования заканчивается активацией одноименного меню.

Посмотрите на рисунок ниже: там представлены некоторые операции по работе с профилями стен.

Если пользователь меняет профили стены, при ее повторном выделении программа предлагает инструмент по восстановлению профиля. Он помогает вернуть первоначальное состояние стенки.

Присоединение к крышам или перекрытиям

Аналогично к работе с привязками уровней, стена может привязываться и к крыше, перекрытиям или другим конструкциям. Для этого находим рубрику изменения стены и активируем нужную опцию.

В целом пользование этим опционалом вряд ли вызовет у вас трудности:

Нажимаем на один или сразу несколько участков построенной стенки,
Выполняем нужную нам команду,
Выбираем объект, к которому мы собираемся присоединить нашу стенку.

Справа от пиктограммы вышепредставленной команды размещается пиктограмма «отсоединить верх». Ее активация помогает оперативно откатить все изменения и поставить стену на изначальное место.

Стена по грани

Представленные выше методики по постройке стен помогают построить только ровные стенки с вертикальным расположением своей плоскости. Однако не каждый проект подразумевает наличие именно таких конструкций. В таких ситуациях нужно воспользоваться менеджером стены по грани. Такой опционал помогает разрабатывать стенки с нестандартными видами и оформлениями.

В отличие от стандартных команд, отвечающих за разработку обыкновенных стенок, этот опционал помогает разработать стенку исключительно с какой-то объемной основой. Чаще всего ею выступают формообразующие. В дальнейших гайдах мы уделим внимание этой системе.

Принципы пользования такими командами отличаются максимальной простотой. В области рисования нужно установить объект трехмерного типа, по которому и будут разрабатываться несколько стенок. Сразу после этого можно активировать опцию создания стены по грани. Теперь же нам необходимо выбрать грань и щелкнуть на ней левой кнопкой мышки. Работая в таком режиме, пользователь может разработать так много стен, как много граней представлено в 3Д объекте. Для наглядности изучите рисунок, представленный ниже.

Активируя функционал панели параметров стены по грани, пользователь может обратить внимание на то, что она автоматически примет вид, который характерен режиму. Однако все основные функции такого элемента более чем схожи с редактирование стандартных стен. По этой причине мы не будем детально рассматривать этот вопрос.

Тем не менее, мы обратим внимание на такую особенность: при разработке стен, формируемых по грани, появляется куда больше функций редактирования. Конкретно в этой ситуации мы просмотрим опцию «обновить до грани». Она имеет такое предназначение: в отличии от привязок стандартных стен к определенным уровням или же другим частям конструкции, стена не будет привязываться к ЗД объекту. На его основе и будет сформирован такой элемент. И когда пользователь хочет разработать грани по новому типу, ему стоит воспользоваться таким опционалом. Его применить весьма легко и просто: после изменения объекта нужно кликнуть по стенке и кликнуть левой кнопкой мышки по пиктограмме команды.

Выступающий и врезанный профили

Обратите внимание на функцию выступающего профиля и режима стены. Принцип их функционирования совершенно идентичный, поэтому мы сразу расскажем о принципах их использования.

Наименования команды совершенно дельно отображают их основные применения. Пользоваться ими нужно примерно так:

Активируем одну из представленных выше команд.
Открывается вкладка, на которой пользователь должен определиться с типом профиля, который он собирается разрабатывать и выбрать тип его расположения.
Поочередно кликаем левой кнопкой мышки на всех стенках, по которым мы собираемся запустить профиль.
При надобности разрабатываем новый профильный тип, пользуясь точно этой же вкладкой. Здесь нужно выбрать опцию «начать выступающий профиль заново».

После разработке профилей на стенках, высота их размещения поддается редактировке в палитре свойства. Там можно выбрать операции, которые отвечают за предварительно размещение разработанной нами конструкции.

Этим же способом пользователь сможет провести редактирование формы и размеров профилей. Однако это правило относится исключительно к редактировке системного семейства, о которой мы расскажем уже в наших следующих гайдах.

Примыкание стен в ревите

Алексей Сердюков

в общем кнопка на панели разрешает соединять ве стены, а значок на конце стены, только те которые вы зададите включив этот значок

Нравится Показать список оценивших

Алексей, спасибо, не пользовалась этой кнопкой, наверное пора:))

Нравится Показать список оценивших

Алексей Сердюков ответил Екатерине

Нравится Показать список оценивших

Алексей, раз вы здесь и помогли мне спрошу у вас, простой способ редактор стен: сделала монолит на высоту всего здания, теперь приняли решение менять толщину с каждым этажом, если просто удалить и вставить, удалятся все помещения, я скопировала на пустой этаж, там уменьшила ширину. А дальше началась свистопляска, когда стены скопировала на нужный этаж они наложились с нижними, и опс соединились, да так что не могу их разорвать,что делать?

Нравится Показать список оценивших

Алексей Сердюков ответил Екатерине

Екатерина, какой шаг изменения толщины стен?
Помещения можно было не удалять они бы снова встали в границы при их появлении.
а вообще посмотреть бы что вы там намудрили, ели стены изменяются равномерно на определенной высоте, я бы сделал составную, если 1 толщина на 2-3 этажа хотя бы можно через типовой обыграть

Нравится Показать список оценивших

Алексей, составную это как? на типовых и так один на каждые 10 этажей, просто теперь они друг под дружкой. А помещения удаляются вмести со стенами, он пишет удалить, если ок не поставить то и стены не удалятся. Поэтому я скопировала и поставила скопированные стены на старые, а потом старые которые на всю высоту стала удалять

Нравится Показать список оценивших

Алексей Сердюков ответил Екатерине

Екатерина, если шаг 10 этажей создайте нужное количество типов стен и соберите из них составную, там в параметрах вы указываете высоту каждого типа, и не забывайте указывать точку отсчета(высота предыдущего типа)

Нравится Показать список оценивших

Алексей, мне как раз не нравится что они так привязаны, завтра шаг мне поменяют на 5 этажей, и опять не смогу двигать, в том то и проблема как эту составную стену разорвать

Примыкание стен в ревите

Тим, все можно в ревите норм соединить. Описать текстом принцип не просто. 1. Отсоединение стен-отмена примыкания. 2. Это подчистка. 3. Моделью в контексте можно подрезать части стен в сложных местах. Тут просто опыт в этом деле нужен. Посмотри видео в даной группе, в разделе загруженное, я выкладывал пример (для кого-то с данной групы) создания сложной конфигурации стен.

Нравится Показать список оценивших

спасибо, сложный путь какой-то

Нравится Показать список оценивших

Я так понимаю никто не знает про подрезку стен руками?)

Нравится Показать список оценивших

поподробней пожалуйста

Нравится Показать список оценивших

Тим, сейчас напишу как

Нравится Показать список оценивших

1) изменить привязку однослойной стены на "Внутренняя"
2) соединить их как на скриншоте(с именно таким нахлестом одной стены на другую)
3)пойти во вкладку вид и на панели графика выбрать вырезать профиль

Нравится Показать список оценивших

Тим, можешь поэкспериментировать с соединениями стен и, например, подрезать другой слой стены, тогда в 3д корректнее отобразится

Нравится Показать список оценивших

Тим, и объясни почему у тебя бетон толщиной 200 и толщиной 300 это два разных материала?

Нравится Показать список оценивших

Igor, один и тот же, должны быть, только толщины разные

Нравится Показать список оценивших

Тим, да ты прав, ошибся я, с перескакивания с пакета на пакет меня иногда замыкает

Нравится Показать список оценивших

Сергей, пожалуйста, этим инструментом еще можно прирезать или убирать на определенном расстоянии слои

Нравится Показать список оценивших

можно отменить соединение у стены под углом и в ручную соеденить стены используя инструмент "Соеденить"

Нравится Показать список оценивших

Igor, спс за подсказку про подрезку профиля стены. например вот в таком случае это очень нужно. Например, подчистка соединения стен нужна под углом, чтобы на фасаде по стене пустить профиль, а на плане в составе стены монолит должен доходить до оси не "подчищаться" под углом. То вот подрезкой профля это как раз и можно реализовать. А если отменить соединение для стены с монолитом, то по фасаду по ней рустика до угла не доходит. Старался описать как можно кратко, надеюсь идея понятна. К этому обсуждению стоит хеш тег добавить.
(красным как должно быть на плане, синим как должно соединяться при подчистке)

Примыкание стен в ревите

Чужой компьютер

Revit Architecture

вернуться к странице

Santa Lucia запись закреплена

Как вот наклонную стену также в ревит сделать..не используя формообразующее?))

YouTube 2:06

Revit vs. ArchiCAD, part 2

53 просмотра

Нравится Показать список оценивших

Сначала старые

там же есть ответное видео, ссылка появляется, хотя по мне дк проще формообразующей

Нравится Показать список оценивших

оч все долго..в скором будущем может создадут инструмент наклоная стена..

Нравится Показать список оценивших

Santa, будем надеяться. Наклонная колонна уже есть)

Нравится Показать список оценивших

Можно же сделать перекрытие по наклонным граням, и потом изменить материал перекрытия под материал стен

Нравится Показать список оценивших

Часто приходится наклонные стены делать??))
Автору видео видимо заняться нечем. А сделать можно моделью в контексте с категорией "стены", причем любого сечения, хоть трапецией, хоть по двум профилям.

Монтаж и демонтаж конструкций в Revit при помощи стадий

Revit очень удобен для создания проектов реконструкции или перепланировки зданий. Оформление чертежей демонтажа/монтажа и подсчет объемов работ можно реализовать при помощи набора инструментов Стадий . В этой статье мы соберем основные принципы работы со Стадиями.

Настройки стадий

По умолчанию в шаблоне несущей конструкции есть две стадии:"Существующие" и "Новая конструкция".

Для того, чтобы элемент модели получили соответствующую стадию, следует назначить ее в свойствах элемента. У каждого элемента модели в свойствах есть два параметра:"Стадия возведения" и "Стадия сноса".

Изначально модель реконструируемого здания строится по фактическим замерам. Всем существующим конструкциям должна быть назначена стадия возведения "Существующие". Далее моделируется геометрия новой части сооружения. Для новых элементов модели стадию следует выбрать "Новая конструкция".

В момент моделирования, пока стадия еще не присвоена, элементы могут пересекаться и программа будет предупреждать об этом. После назначения корректной стадии предупреждения исчезнут.

Для демонтируемых или временных элементов необходимо указать "Стадию сноса" во время которой элементы будут удалены. Это может быть следующая стадия проектирования/строительства, либо "Существующая".

После моделирования и назначения стадий мы переходим к оформлению документации и подсчету объемов материалов. Для корректного отображения графики видов на листе необходимо выбрать соответствующую стадию отображения для вида и фильтр просмотра.

Аналогичным образом для спецификаций и ведомостей необходимо подобрать стадию и фильтр просмотра. Эти параметры задаются в свойствах вида или свойствах спецификации. В спецификацию попадают объемы материалов согласно установленному фильтру и выбранной стадии. От того, как настроены фильтры просмотра будет зависеть графическое отображение на виде.

Фильтры просмотра

В каждом проекте Revit по умолчанию имеются следующие фильтры просмотра стадий:

Показать все (мы видим новые, а также существующие, снесенные и временные элементы (с учетом параметров "Переопределения графики" для каждой стадии)
Показать новую (видны все новые элементы, добавленные в модель здания)
Показать полностью (отображается готовый проект после завершения сноса и выполнения новых работ на текущей стадии проектирования/строительства)
Показ предыдущей + сноса. (отображаются существующие и снесенные элементы)
Показ предыдущей + новой. (отображаются все исходные элементы, которые не были снесены и все новые элементы, добавленные в модель здания)
Показ предыдущей стадии (здесь отображаются все элементы из предыдущей стадии)
Показ сноса + новой. (отображаются снесенные элементы и все новые элементы, добавленные в модель здания).

Каждый вид может отображать одну или несколько стадий строительства. Для состояния стадии можно указать различные переопределения графики, т.е. настроить цвета, вес и стиль линий; цвет и образец штриховки.

Фильтры регулируют правила отображения элементов для конкретного статуса стадии, в программе по умолчанию выделено 4 статуса стадии:

Создать. Элементы был создан на стадии текущего вида.
Существующие. Элемент был создан на более ранней стадии и продолжает существовать на текущей стадии.
Снесенные. Элемент был создан на более ранней стадии и снесен на текущей стадии.
Временные. Элемент был создан и снесен на текущей стадии.

Для сравнения - в шаблоне ADSK КЖ фильтры просмотра названы и настроены несколько иначе, но смысл в целом тот же.

Вы можете настроить отображение стадий на основе фильтров присутствующих в проекте по умолчанию.

Чтобы подобрать подходящее отображения на видах поэкспериментируйте с фильтрами: назначайте их по очереди и сравнивайте результат, если что-то не устраивает - вы можете настроить количество стадий, фильтры просмотра и переопределение графики для статусов стадий так, как вам удобно и понятно.

Стадия и фильтр просмотра в свойствах вида выступает, как своего рода шаблон вида, меняя который вы одномоментно меняете и графику.

Можете смоделировать пример, как в видео или еще проще. Разобравшись с основными принципами работы стадий, вы сможете выполнять и сложные объекты реконструкции. Также тестируйте спецификации, выбирая различные стадии и фильтры, сравнивайте полученные объемы материалов. Вы сможете дополнительно контролировать модель таким образом.

Обратите внимание! Настройки графики для стадий доминируют над настройками Видимости/графики вида и настройками графики материалов (при условии что материалы для стадий заданы).

В целом, ничего сложного в стадиях нет, пробуйте, пользуйтесь и делитесь опытом с другими!

Читайте также:
